기기 특징
① 제품 소개(최초개발)
사용하지 않은 단순, 외부 환경(온도,압력,외기노출여부,해발고도)에 따라 도둑맞는 부당한 요금을 과학적 기술력으로 공평한 계측하여 절감된 도시가스 요금부과를 지원합니다. |
| |
LNG, LPG 계량기 모두 사용 가능합니다. |
| |
국내 최초 KAIST 기술진이 개발하여 KS인증과 앞선 기술력 및 40여년간 신뢰 받는 기업으로써 AS등 고객 만족을 최우선하고 있습니다. |
| |
일본, 독일 정품의 고품질, 고단가의 온도, 압력 센서 부착으로 안전하고 정확한 계측을 합니다. |
| |
국내 보급된 모든 계량기와 완벽하게 호환 및 꾸준한 프로그램 개발로 성능 업그레이드 및 기술 노하우 가 축적 됐습니다. |
| |
콤팩트한 디자인과 최고성능의 부품으로 완벽한 방수처리와 내구성을 강화 했습니다. |
| |
장 시간 고강도 테스트로 완전성과 품질의 성능을 높혀 차별화된 기술력으로 고객이 안심 구매하고 있습니다. |
|
|
|
② 기술적 배경

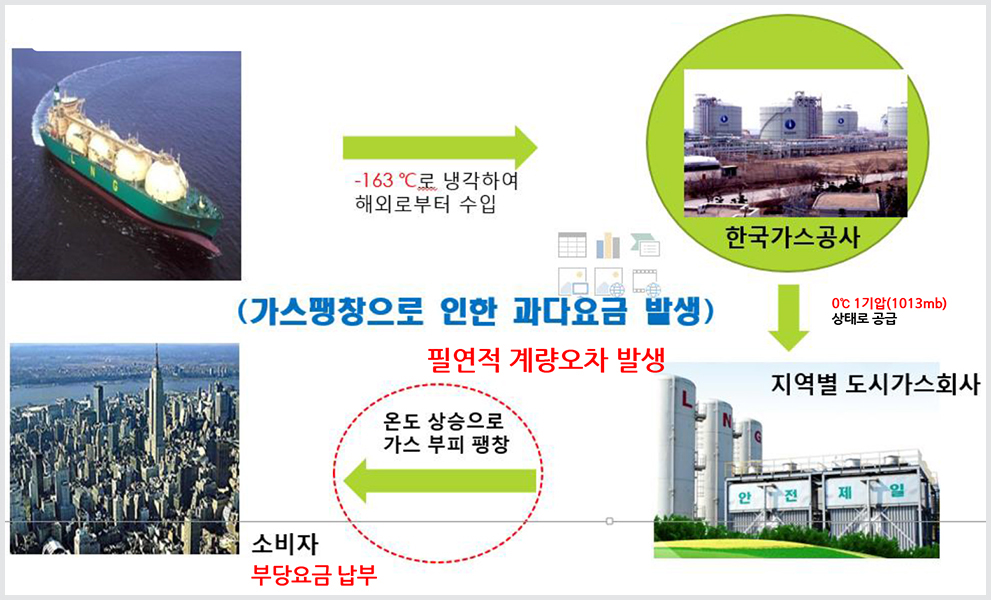

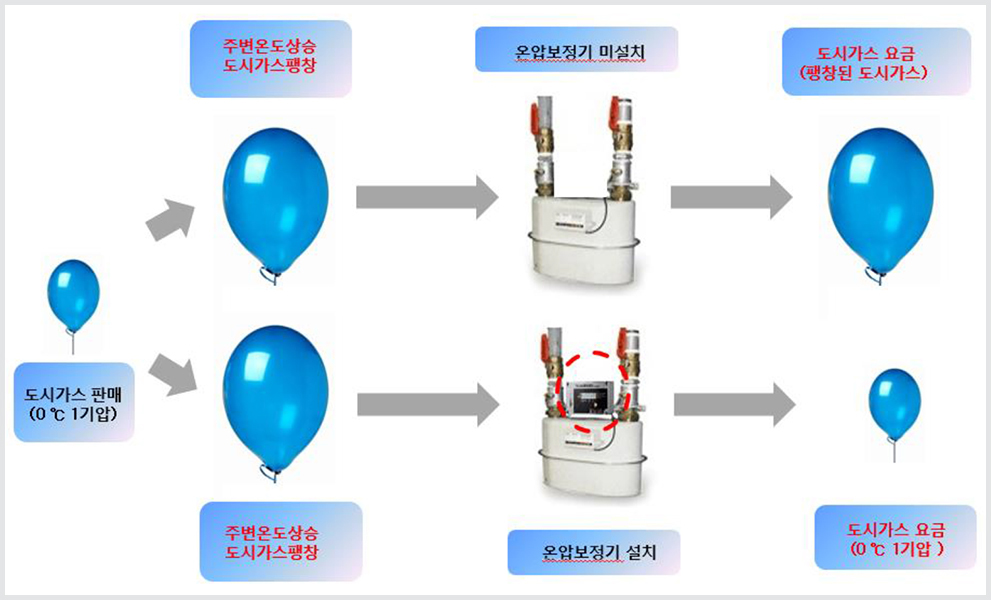

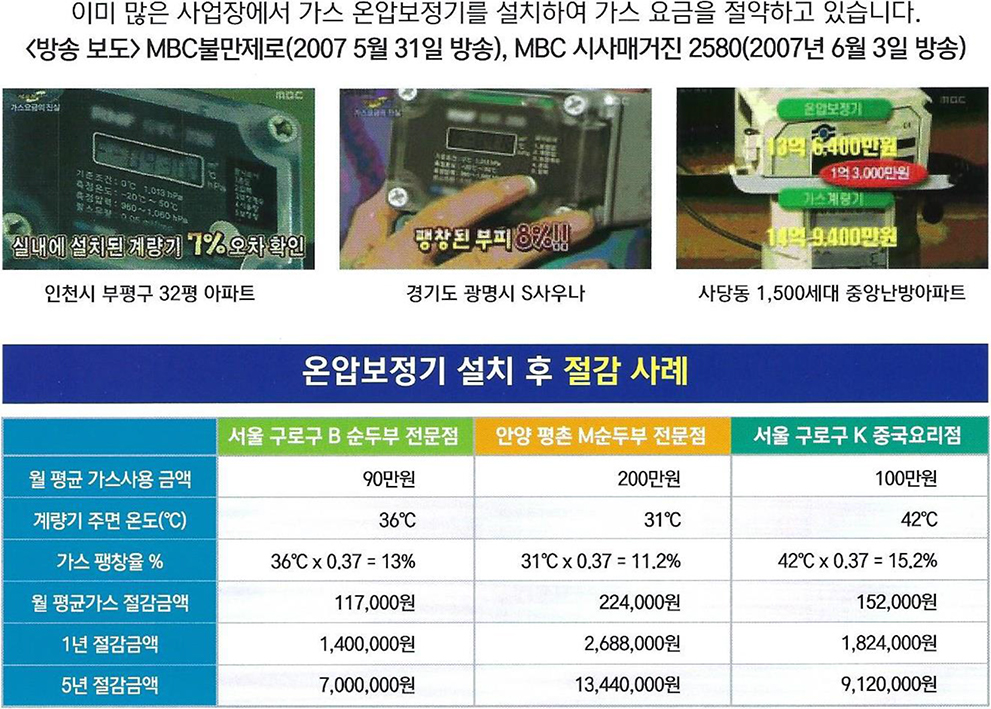

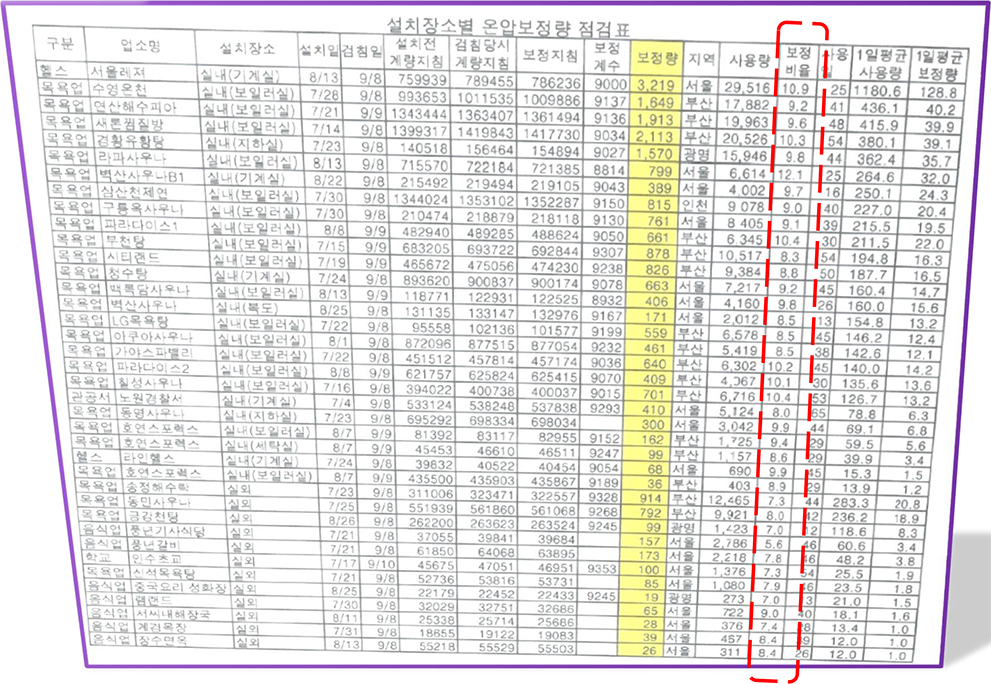

계량기 주변온도가 1℃ 상승 할때 마다 가스요금은 실제 사용량보다 부당하게 0.37%씩 증가합니다.
| 계량기 | 온압보정기 | 가스요금 | | 주변온도 | 부피팽창 계산식 | 초과납부
|
| 0℃ | 부피 0.37% x 온도 0℃ = | 0% | | 15℃ | 부피 0.37% x 온도 15℃ = | 5.5 % | | 20℃ | 부피 0.37% x 온도 20℃ = | 7.4 % | | 25℃ | 부피 0.37% x 온도 25℃ = | 9.25% | | 30℃ | 부피 0.37% x 온도 30℃ = | 11.10% | | 35℃ | 부피 0.37% x 온도 35℃ = | 12.95% | | 40℃ | 부피 0.37% x 온도 40℃ = | 14.80% | | 45℃ | 부피 0.37% x 온도 45℃ = | 16.68%
|
|
|
|
✔ 보일-샤를의 법칙(이상기체방정식)
온도가 일정할때 기체의 압력은 부피에 반비례한다는 보일의 법칙과 압력이 일정할때 기체의 부피는 온도의 증가에 비례한다는 샤를의 법칙을 조합하여 만든 법칙으로 온도,압력,부피가 동시에 변화 할때 이들 사이의 관계를 나타낸다. |
③ 제품 종류
• 도시가스, LPG의 용도와 계량기의 규격 및 용량에 따라 적용이 가능합니다. • (표1. 계량기 적용 규격 참조) • 가스원큐 온압보정기는 온도 및 압력의 측정 범위와 계량기의 펄스 유량에 따라 다양한 범위에서 적용이 기능합니다. • (표2. 적용범위 참조)

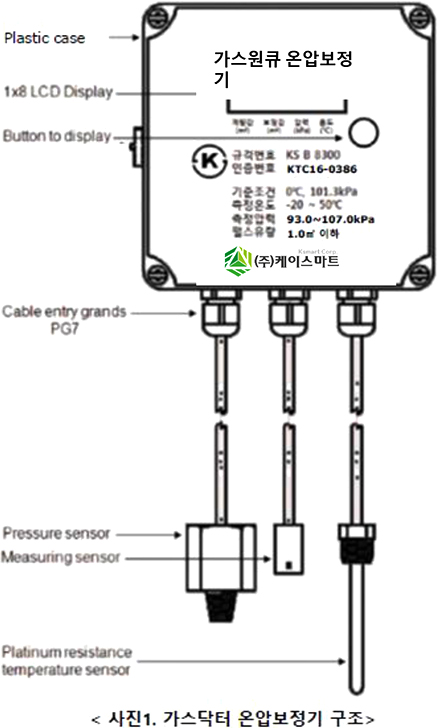

④ 제품 구조 및 특성
➢ 계량신호 발생부 : Diagram식 계량기의 숫자 wheel 회전을 HR(magneti), LF(,계량기내의 신호 발생 장치), ➢ IR(optical) 장치를 통해 계량신호를 감지하여 전기신호로 변환하는 장치 ➢ 온도압력 측정부 : 가스 배관에 설치하여 가스의 온도 및 압력을 측정하는 장치
➢ 연산 표시 조작부 : 온도, 압력, 계량신호를 받아 보정량 및 보정계수를 연산하여 표시하는 장치
➢ 케이스는 외부충격에 강한 고품질 PCB로 제작되었고 라버 엑포씨로 밀봉 마감으로 외부 습기 및 누수에 안전합니다.
➢ 온도센서는 세계적인 메이커 제품으로 고품질의 RTD(Resistance Temperature Detector) 1000ohm을 사용하므로 ➢ 매우 정확함을 이미 입증 하였습니다.
➢ 압력센서는 국내 유일 200kpa까지 측정이 가능한 세계적 명성이 있는 업체의 최고컬리티 센서를 사용하여 ➢ 최고의 정확도를 입증하였습니다.
➢ 계량센서는 계량기의 신호 발생 장치에 따라 magnetic sensor, LF sensor, optical sensor등 다양한 신호 장치에 적용 가능합니다.
➢ 탑재된 배터리는 최고 수명 최소 5년 (KS B 8300 규정) 이상 사용이 가능합니다.
➢ 설치 및 이설은 반드시 자격을 갖춘 시공자가 시행하고 있습니다. ➢ 모든 제품은 품질 테스트를 거쳐 출고 됩니다.

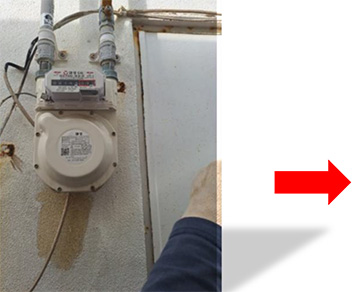

⑤ 설치 및 검침 방법 (전문 기술자 시행)
❖계측기로서 안전에는 전혀 문제가 없으나 설치 및 이설은 ❖안전 교육을 받고 시공 자격을 갖춘 전문 기술자가 시행 합니다. ❖온도, 압력 및 계량 센서 케이블은 온압 보정기에 연결 후 ❖방수를 위하여 PG7을 충분히 조여 줍니다. ❖가스 사용량 검침은 계량기로 하지 않고 온압 보정기 전면의 ❖버튼을 눌러서 두째 표시되는 보정값을 검침합니다. ❖계량된 데이터는 1년간 저장되며 월별 계량값, 일일 계량값, ❖시간별 계량값, 발생된 에러, 외부접속 이력 등을 확인할 수 있습니다. | |
|
⑥ 작동방법

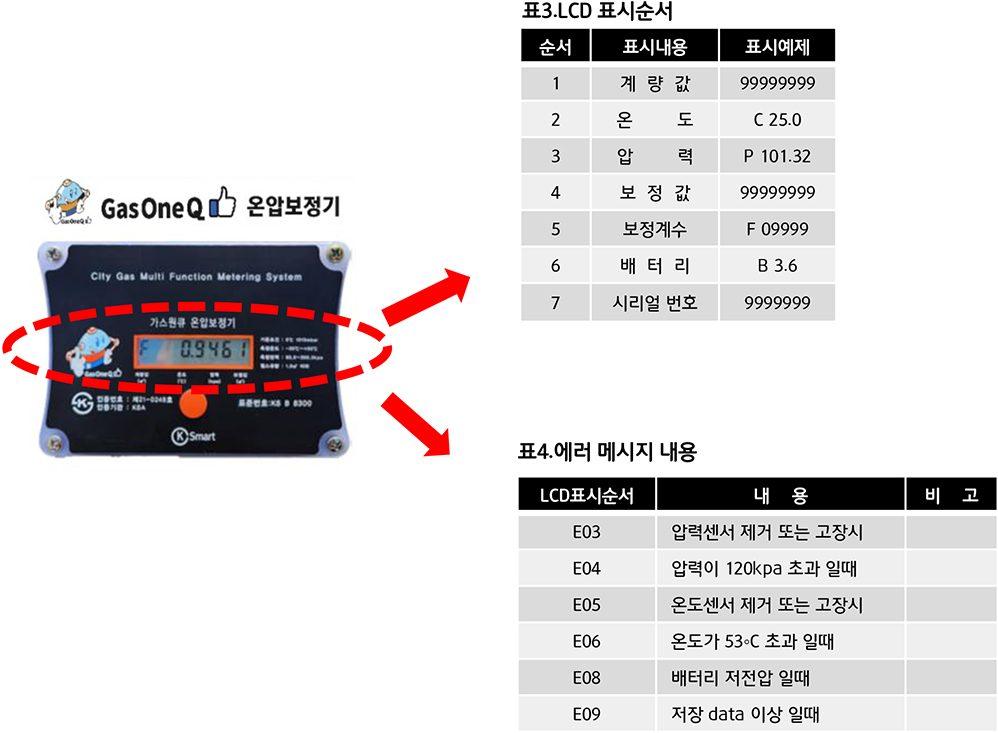

• 간단한 케이스 전면부 버튼의 작동만으로 지침을 LCD창에서 확인할 수 있습니다. • 케이스 전면부의 버튼을 누르면 각 지침이 우측 <표3. LCD 표시순서>와 같이 나타나며, 각 표시지침은 7~15초 동안 유지되고 이후 LDC창의 지침이 사라진 후 다시 버튼을 누르면 최초 지침 순서(보정계수)부터 표시 됩니다.
⑦ 오작동 시 에러 표시
• 오작동시 LCD창에 우측 <표4.에러 메시지 내용>와 같이 에러 메시지가 표시 됩니다. • 발생된 에러 메시지는 A/S등 에러 발생요인을 해결하기 전까지 온압 보정기 내에 1년 동안 저장됩니다. ⑧ 주의사항
✔ 제품을 임의로 이설, 개봉, 분해 하지 마십시요. ✔ LCD창에 에러 메시지가 발생하였을 경우엔 임의로 제품을 조작하지 마시고, 반드시 판매업체 또는 고객센터로 통보하여 주시기 바랍니다. ✔ 배터리를 임의로 교체하지 마십시오. ✔ 임의로 봉인을 제거하지 마십시요. 봉인을 임의로 제가하면 온압보정기에 저장된 데이터는 무효 처리 될 수 있습니다. ✔ 온압보정기에 화기를 가까이 하지 마시고, 물건을 올려놓거나 충격을 가하지 마십시오. ✔ 온도, 압력 및 계량센서에 케이블을 꺽거나 당기지 마십시오. ✔ 설치 및 검침 방법, 작동 방법을 준수해 주시기 바랍니다.
⑨ A/S 안내
다음과 같은 경우가 발생 했을때 AS 센터에 연락해 주시기 바랍니다.
• 버튼을 조작해도 LCD 표시창에 데이터가 표시되지 않거나 변경되지 않는 경우 • 계량값의 오차가 발생하는 경우 • 기타 정상 작동 여부가 의심되는 경우 • 무상수리 기간은 1년 입니다.
고의적인 파손 및 취급 부주의로 인한 고장이나 지정된 서비스 센터 이외에서 수리나 개조 시에는 유상수리를 받으셔야 합니다.
*전국 AS 센터 : 1600-3181

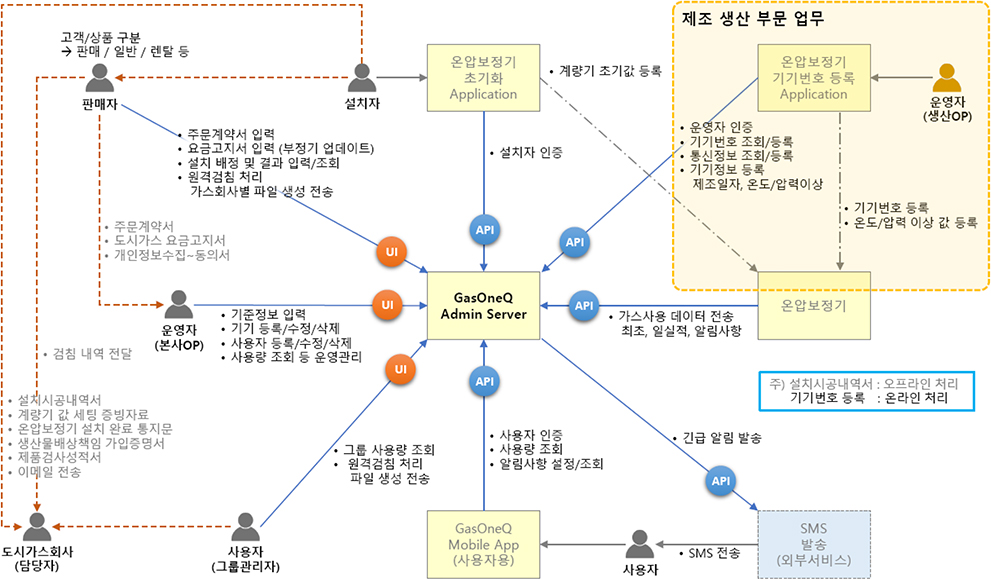

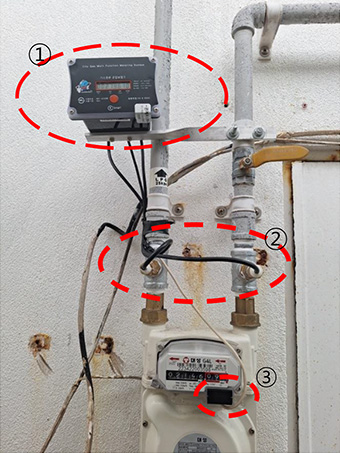

⑩ 구성도
|
